Sabe quando você pensa em “Como trocar tomada antiga por modelo novo 3 pinos” e já bate aquele receio? Pois é, essa é uma dúvida super comum! Aquelas tomadas antigas parecem funcionar, mas o novo padrão brasileiro, com três pinos, é muito mais seguro e eficiente. Neste guia rápido, eu vou te mostrar que essa troca é mais simples do que parece e totalmente possível de fazer em casa, garantindo a segurança da sua instalação. Fica tranquila que eu te explico tudo!
“A norma NBR 14136 padroniza tomadas e plugues no Brasil, com modelos de 2 e 3 pinos.”
Entendendo a Segurança e a Funcionalidade do Novo Padrão de Tomada de 3 Pinos
O novo padrão brasileiro, NBR 14136, chegou para aumentar nossa segurança em casa. Ele conta com três pinos essenciais: o central para o fio terra, o esquerdo para o neutro e o direito para a fase.
O fio terra é o nosso grande herói silencioso, protegendo contra choques e danos em aparelhos elétricos. Imagina só, um pino a mais que faz toda a diferença!
Identificar corretamente cada fio é a chave para uma instalação segura e funcional. Nada de adivinhação aqui, a gente vai fazer do jeito certo.
Trocar Tomada Antiga por Modelo Novo 3 Pinos: Segurança em Primeiro Lugar
Vamos combinar, querida, ninguém merece ficar com aquela tomada antiga e sem graça em casa, né? Principalmente quando a gente sabe que o novo padrão brasileiro, o famoso NBR 14136, é muito mais seguro e eficiente. Trocar a tomada antiga pelo modelo de 3 pinos pode parecer um bicho de sete cabeças, mas confia em mim, é mais simples do que parece e a segurança que você ganha compensa demais. Essa mudança garante que seus aparelhos fiquem protegidos e evita surpresas desagradáveis.
| Padrão Antigo | Novo Padrão Brasileiro (NBR 14136) |
|---|---|
| 2 pinos, sem aterramento | 3 pinos (Fase, Neutro e Terra) |
| Menor proteção contra surtos e choques | Maior segurança com o pino de aterramento e pinos mais robustos |
| Variação de modelos e qualidade | Padronização que garante compatibilidade e segurança em toda a rede elétrica |
Ferramentas e Materiais Essenciais para a Troca da Tomada
Antes de colocar a mão na massa, ou melhor, na fiação, é fundamental ter tudo à mão. Isso não só agiliza o processo, mas também garante que você faça tudo com segurança e da maneira certa. Vamos ver o que você vai precisar:
Chave de Fenda e Philips de Qualidade
Para parafusar e desparafusar com firmeza, ter um bom jogo de chaves é crucial. Eu prefiro as que têm cabo emborrachado, sabe? Dá uma pegada melhor e evita que a mão escorregue. Verifique se o tamanho da ponta é o ideal para os parafusos da sua tomada antiga e da nova, para não espanar nada.
Alicate de Corte e Decapador de Fios
Essenciais para cortar fios quando necessário e, principalmente, para remover a capa plástica das pontas, deixando o cobre exposto para a conexão. Um decapador automático facilita muito a vida e garante que você não danifique os fios de cobre na hora de tirar o isolamento. Se não tiver um específico, um bom alicate de corte com cuidado também resolve. Confira ferramentas de qualidade que podem te ajudar.
Chave de Teste (Opcional, mas Recomendada)
Essa belezinha é super útil para identificar qual fio é a fase, especialmente se a sua instalação elétrica for mais antiga e as cores dos fios não seguirem o padrão. Com muito cuidado, você a usa para sentir qual fio está energizado. É um item simples, mas que traz uma camada extra de segurança para o seu serviço. Veja algumas opções de chave de teste no mercado.
Tomada Nova Padrão Brasileiro (NBR 14136)
Escolha uma tomada de boa qualidade, certificada pelo Inmetro. Existem modelos de 10A e 20A. A de 10A geralmente serve para a maioria dos aparelhos de baixo consumo, como carregadores de celular e abajures. Para aparelhos que puxam mais energia, como micro-ondas e secadores de cabelo, a de 20A é a ideal. Fique atenta à amperagem correta, algo que você pode entender melhor nestas dicas de segurança elétrica.
Preparação: Desligando a Energia é a Regra de Ouro
Antes de sequer pensar em encostar em um fio, a primeira e mais importante coisa a fazer é desligar a energia. Vá até o quadro de disjuntores e desligue o disjuntor que controla o circuito da tomada que você vai mexer. Se não tiver certeza de qual é, o mais seguro é desligar a chave geral da casa toda. Não se esqueça de avisar todo mundo que a energia vai cair para evitar surpresas! É o passo fundamental, como mostram as orientações sobre quadros de energia.
Como Trocar a Tomada Antiga por Modelo Novo 3 Pinos: Passo a Passo Detalhado

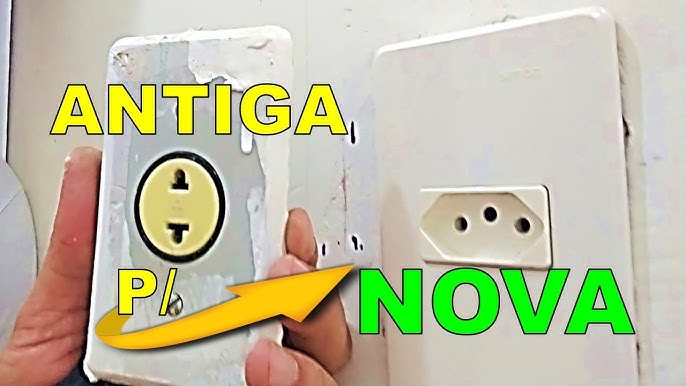

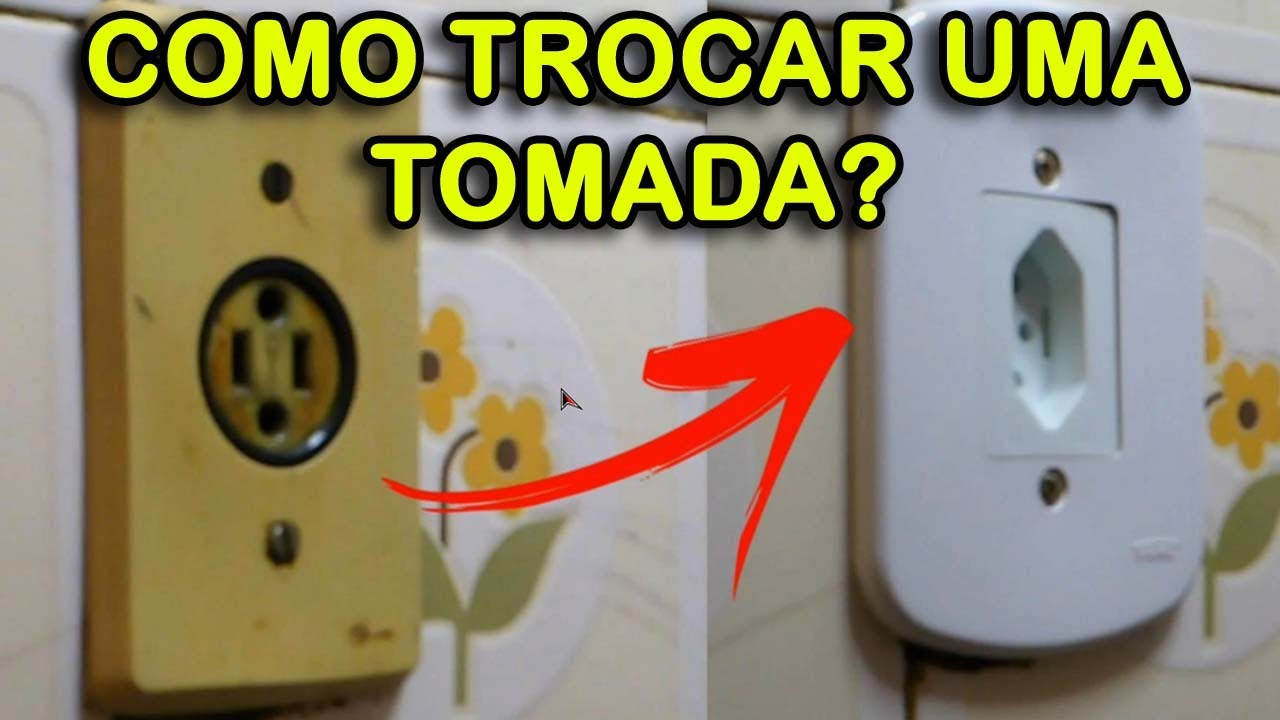

- Remova o Espelho e a Tomada Antiga: Com a chave de fenda, retire cuidadosamente o espelho (a plaquinha que cobre a tomada na parede). Em seguida, desparafuse a tomada antiga da caixa embutida. Solte os fios dos bornes antigos. Se os fios estiverem oxidados ou danificados, corte as pontas e prepare cerca de 5mm a 10mm de cobre limpo para a nova conexão.
- Identifique os Fios (Fase, Neutro e Terra): Agora é hora de identificar cada fio. No padrão brasileiro atual: o fio Terra é geralmente verde ou verde-amarelo (o fio de proteção). O fio Neutro é azul. E o fio Fase é preto ou vermelho. Se sua fiação for antiga e não seguir essas cores, use uma chave de teste com o disjuntor LIGADO por um instante (com MUITO cuidado!) para identificar a fase – o fio que acender a luz da chave é a fase. A posição correta é crucial para a segurança, como explicam estas fotos de fiações elétricas.
- Conecte os Fios na Nova Tomada: A nova tomada de 3 pinos tem posições específicas: o pino central é para o fio Terra (verde/verde-amarelo). Se sua casa não tem aterramento, esse borne ficará sem uso. O pino da esquerda (geralmente marcado com ‘N’) é para o fio Neutro (azul). O pino da direita é para o fio Fase (preto/vermelho). A maioria das tomadas novas tem a letra ‘N’ gravada para facilitar. Aperte bem os parafusos dos bornes para garantir um contato firme e seguro. Veja um exemplo de tomada 3 pinos e sua disposição.
- Acomode os Fios e Instale a Nova Tomada: Com os fios conectados, dobre-os com cuidado e acomode-os dentro da caixa 4×2 na parede, sem apertar ou dobrar demais. Parafuse a nova tomada na caixa e, por fim, coloque o espelho de acabamento. Verifique se tudo está bem firme.
- Religue a Energia e Teste: Volte ao quadro de disjuntores e religue o disjuntor que você desligou. Pegue um aparelho simples, como um abajur ou carregador de celular, e teste a tomada. Se tudo funcionou, parabéns! Você realizou a troca com sucesso. É sempre bom revisar estas dicas de iluminação e tomadas para manter tudo em ordem.
Como Consertar Erros Comuns na Troca de Tomada
Pois é, às vezes a gente comete um deslize, mas fica tranquila, a maioria dos erros é fácil de corrigir. O principal problema é a tomada não funcionar após a troca. Verifique se o disjuntor está ligado, claro. Depois, confira se os fios estão bem conectados aos bornes, se nenhum parafuso ficou frouxo e se o fio de cobre está bem preso. Outro erro comum é inverter Fase e Neutro, o que pode fazer com que aparelhos que não deveriam estar energizados fiquem com a luzinha acesa. Nesse caso, basta desligar a energia novamente e trocar os fios da Fase e do Neutro de posição. Se você não tem certeza sobre o aterramento, não se preocupe, a tomada funcionará sem ele (conectando apenas Fase e Neutro), mas o ideal é sempre ter a instalação de aterramento. Se o problema persistir, pode ser um defeito na tomada nova ou um problema mais complexo na fiação, sendo recomendável chamar um profissional qualificado. Para mais informações sobre instalações elétricas, consulte este guia sobre noções básicas de fiação elétrica.
Dicas de Ouro Que Eu Separei Pra Você!
- Desligue TUDO! Sério, antes de colocar a mão em qualquer fio, vá até o quadro de luz e desligue o disjuntor da área onde você vai mexer. É a regra número um pra garantir sua segurança, combinado?
- Fio Terra é Rei! Imagina que ele é o super-herói da sua instalação, desviando qualquer corrente perigosa pro chão. Então, capricha na conexão dele no pino do meio da tomada nova. Isso protege você e seus aparelhos.
- Fios com nome! Lembra daquelas cores que eu te falei? Fase (preto/vermelho), Neutro (azul) e Terra (verde/verde-amarelo). Se a sua fiação estiver diferente, respira fundo e usa a chave de teste com calma pra não ter erro. O terra é sagrado, mas identificar a fase também evita curto-circuito.
- Aperte Bem! Depois de conectar os fios nos bornes corretos da tomada nova, dê um aperto firme nos parafusos. Fio solto é perigoso e pode causar mau contato ou até incêndio.
- Sem pressa! Esse tipo de trabalho pede paciência. Se você não se sentir segura ou a fiação for muito confusa, não hesite em chamar um eletricista. Melhor prevenir do que remediar, né?
Perguntas que Muita Gente Faz (e a Gente Responde!)
- Não tenho fio terra na minha casa, e agora?
- Pois é, isso é um ponto de atenção. O ideal é que sua instalação tenha o fio terra. Se não tiver, você pode consultar um eletricista para avaliar a possibilidade de instalá-lo. Usar tomadas de 3 pinos sem o aterramento correto pode não trazer todos os benefícios de segurança.
- Minha tomada antiga tem 2 pinos e a nova tem 3. Posso só trocar a tomada?
- Não pode sair trocando de qualquer jeito! A tomada nova de 3 pinos foi feita para usar o fio terra. Se a sua fiação antiga não tem o terceiro fio (terra), o ideal é verificar com um profissional como fazer a adaptação correta para garantir a segurança.
- O que acontece se eu ligar os fios errados na tomada nova?
- Olha, pode dar curto-circuito, queimar o aparelho que você vai ligar, e em casos mais sérios, causar acidentes mais graves. Por isso a atenção nas cores e a identificação correta são tão importantes. Se tiver dúvida, melhor parar e pedir ajuda!
- O que é essa letrinha ‘N’ na tomada?
- Essa letrinha ‘N’ geralmente indica o borne onde você deve conectar o fio Neutro. É uma mão na roda pra quem está fazendo a troca e não tem certeza de qual fio é qual.
Missão Cumprida!
Viu só? Trocar a tomada antiga pela nova de 3 pinos não é um bicho de sete cabeças, mas exige cuidado e atenção. Seguindo essas dicas, você garante que seus aparelhos fiquem bem conectados e, o mais importante, que sua casa esteja mais segura. Lembre-se sempre: a segurança em primeiro lugar! Se pintar qualquer dúvida, um bom eletricista é sempre o melhor caminho.
